Name: Solin de coiffe pour conduit Master Flow Pivot
Brand: GAF

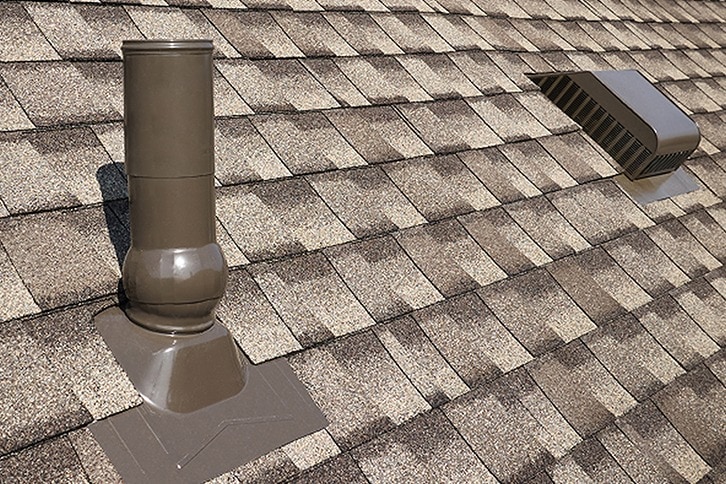

À propos du solin de coiffe pour conduite Master Flow^MC Pivot^MC

La solin de coiffe pour conduite ^™ Pivot^™ Master Flow™ offre une protection robuste grâce à sa conception extérieure durable entièrement métallique, ciblant une source bien connue d’infiltrations sur les toitures : les passages de tuyaux de plomberie. En l'absence de joints d'étanchéité ou de mitres qui peuvent se dégrader et fuir lorsqu'ils sont exposés aux éléments, vous pouvez profiter d'une allure nette et élégante sur votre toit, qu’il soit nouveau ou existant. Le solin de coiffe pour conduite Master Flow^MC Pivot^MC a passé avec succès le test d'exposition à une pluie poussée par des vents de 110 mi/h, conformément à la norme TAS-100(A), et le test de résistance aux chocs UL 2218 classe 4.¹ Il est garanti contre les fuites causées par défauts de fabrication ou les usures naturelles pendant jusqu'à 50 ans (ou la durée de la garantie du revêtement de toiture adjacent)² et est admissible à la garantie étendue s'il est installé par un entrepreneur certifié par GAF³ sur un système de toiture admissible.⁴

Consultez le tableau ci-dessous pour voir les modèles et leur compatibilité.

Pivot™ Modèles		Compatible avec :
		Catégorie 40 PVC, ABS et acier Tuyaux d’évent de plomberie Diamètres intérieurs des tuyaux	Hauteur du tuyau Au-dessus du platelage de toit
Pivot 1,5 PPBG1,5	Petit pivot Combo – 1,5 et 2 PPBGSC avec tuyau de 1,5 po (38 mm) et 2 po (51 mm) Inserts	1,5" (38 mm)	6" - 15" (152 mm - 381 mm)
Pivot 2 PPBG2		2" (51 mm)
Pivot 3 PPBG3	Grand pivot Combo – 3 et 4 PPBGLC avec tuyau de 3 po (76 mm) et 4 po (102 mm) Inserts	3" (76 mm)
Pivot 4 PPBG4		4" (102 mm)

Ce produit peut être utilisé pour se conformer à certaines exigences de FORTIFIED Roof^MC. Visitez gaf.com/fortified et consultez la norme en vigueur pour FORTIFIED Home^MC à l’adresse fortifiedhome.org pour plus de détails. Applicable aux États-Unis seulement.

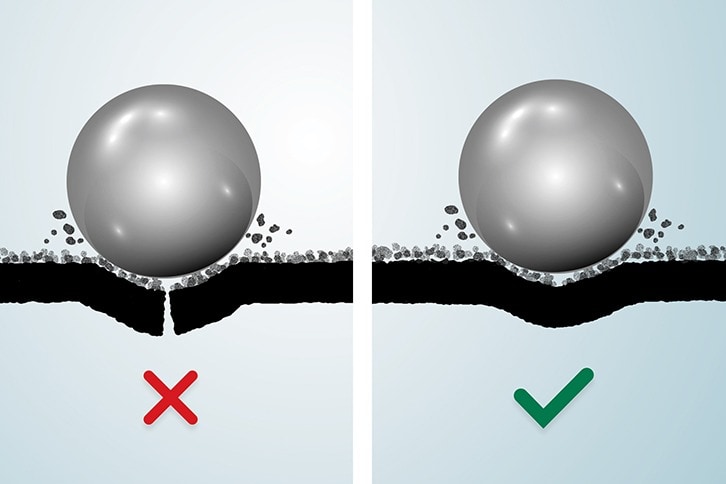

¹ L’essai de résistance aux impacts, modélisé selon la norme UL 2218 classe 4 sur la résistance aux impacts des matériaux de couverture préparés, a été réalisé par Certerra Analytical - PRI dans des conditions de laboratoire contrôlées. Ce produit n’est ni homologué ni classé pour la résistance aux impacts par un organisme d’essai. GAF ne donne aucune garantie, expresse ou implicite, quant aux performances de résistance de ce produit face aux impacts dus à la grêle. Les dégâts causés par la grêle ne sont pas couverts par la garantie limitée. Consultez la garantie limitée du Master Flow^MC Pivot^MC, disponible sur fr.gaf.ca, pour connaître tous les détails sur la couverture et les restrictions.

² Référez-vous à Master Flow™ Pivot™ Pipe Boot Flashing Limited Warranty pour connaître l’étendue de la couverture et les restrictions.

³ Les entrepreneurs inscrits aux programmes de certification de GAF ne sont pas des employés ou des agents de GAF, qui ne contrôle pas et ne supervise pas ces entreprises indépendantes. Les entrepreneurs peuvent recevoir des avantages, tels que des points de fidélité et des remises sur les outils de marketing de GAF pour avoir participé au programme et offert des garanties améliorées GAF, qui exigent l'utilisation d'une quantité minimale de produits de la marque.

⁴ Référez-vous à GAF System Plus™, Silver Pledge™, and Golden Pledge® Limited Warranties pour connaître l’étendue de la couverture et les restrictions.

Conçu et testé résistant par GAF*

Conception robuste entièrement métallique et autres caractéristiques uniques pour l'aider à résister aux éléments.

CONSTRUCTION EXTÉRIEURE INTÉGRALEMENT EN MÉTAL

Enveloppe complètement la tuyauterie disgracieuse afin qu'aucune partie du tuyau ne soit exposée
AUCUN JOINT EXPOSÉ

Ne comporte pas de joints d'étanchéitée, de mitres ou de calfeutrage exposés qui pourraient se dégrader au fil du temps s'ils étaient exposés aux intempéries
AJUSTEMENT AUX PENTES DES TOITURES

La fonction intelligente du « pivot » sphérique permet un ajustement simple aux pentes des toitures et l'installation sur des toits de 3:12 - 12:12

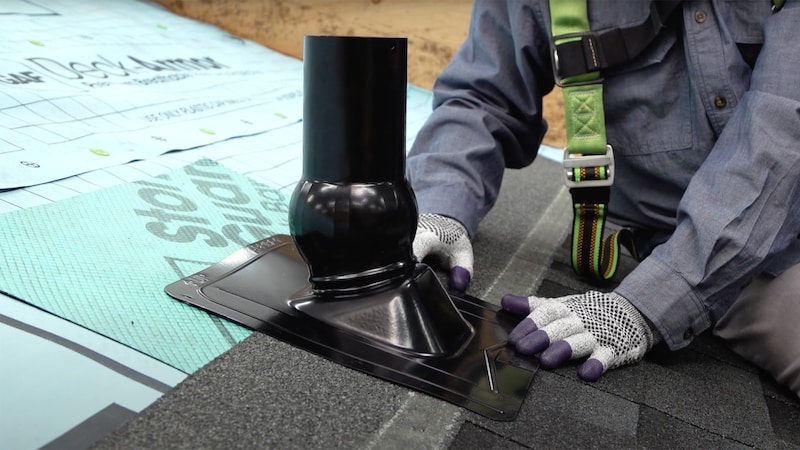

Comment installer le solin de coiffe pour conduite Master FlowMC PivotMC

Étape 1

Installez les sous-couches à haute performance et la membrane d'étanchéité, puis montez les bardeaux jusqu'à la tuyauterie.
Étape 2

Utilisez l'ajustement de pente de toiture sphérique pour vous assurer que le Pivot se trouve à la verticale.
Étape 3

Centrez et glissez le solin de base du pivot au-dessus du tuyau.
Étape 4

Assurez-vous que l’insert de tuyau amovible est bien verrouillé dans le capuchon pivot en le tournant dans le sens horaire.
Étape 5

Alignez l'insert du tuyau avec l'ouverture intérieure du tuyau de canalisation.
Étape 6

Appuyez fermement sur le capuchon vous assurant que le capuchon chevauche le solin d'au moins 1 po (25,4 mm).
Étape 7

Clouez le solin de base en place à travers les guides de fixation pré-perforés.
Étape 8

Installez les bardeaux autour du Pivot en utilisant les guides de termination des bardeaux préformés.
